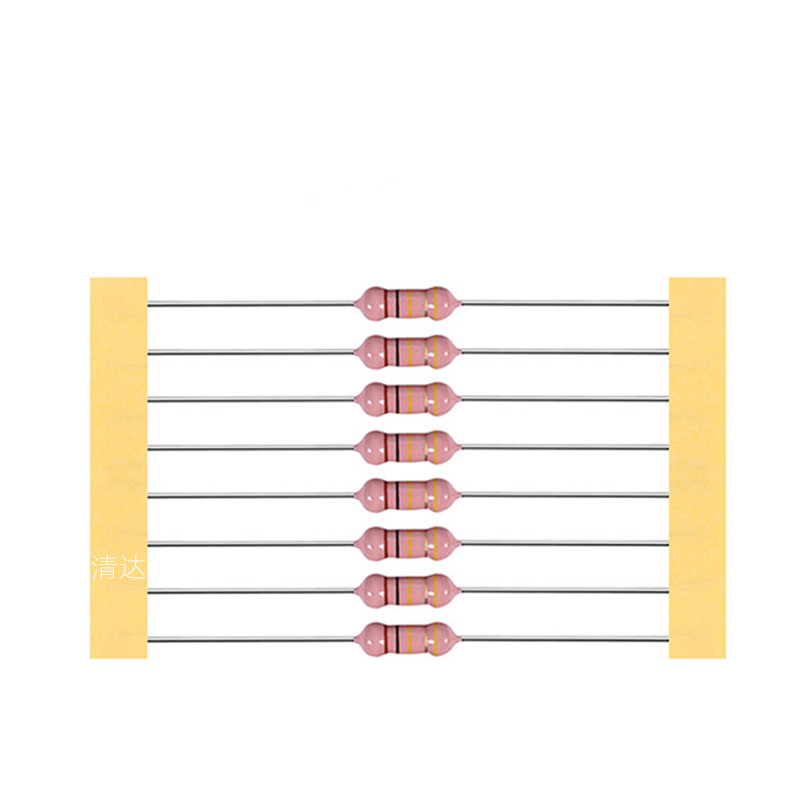

■ 耐浪涌特性优异的电阻器。■ 到高阻值的耐湿性也很稳定的特性。■ 对应欧盟RoHS。在电阻中所含的铅玻璃，不包含在欧盟-RoHS指令中。■ 由于对应表面安装成形，所以可自动安装。通过UL、CQC、VDE认证。■ 用途 l TV、CRT显示 l 复印机 l LBP LBPs l VTR VTRs l 开关电源 l AC适配器 电磁炉，电压力锅
在环境温度70°C以上使用时，应按照左图负荷特性曲线，减小额定功率。
型号
功率
L±1
ΦD±0.5
φd±0.05
备注
RI40
0.25W
6.8
2.4
0.5
0.5W
9.8
3.5
0.55
1W
11.0
4.0
0.65
Φ3*9
11.5
Φ3*10
4.5
Φ3510
12.5
0.75
Φ3*11
2W
15.5
5.0
Φ4014
5.6
Φ4514
3W
17.0
7.0
5W
24.0
8.0
额定功耗
阻值范围
阻值偏差
最高使用电压
最高过负荷电压
耐电压
1K~1000MΩ
±1%(F)±2%(G)±5%(J)
1000V
1500V
500
2000V
600
3000V
800
4000V
5000V
7000V
额定环境温度 : ＋70°C使用温度范围 : －55°C～＋155°C额定电压是√额定功率×公称电阻值 所算出的值或表中最高使用电压两者中小的值为额定电压。
试验项目
性能要求
试验方法
应无击穿或飞弧现象
包箔法,施加电压见额定值表,1min±5S
过载（短时间）
△R≤±（0.5%R+0.05Ω）
2.5倍额定电压或者最高过荷电压，取两者中低的一方施加5秒
可焊性
沾锡面积不小于95%
260±10℃、2±0.5S
引出端强度
拉力：10N、10±1S 弯曲：2×900 扭转：2×1800
耐焊接热
260±10℃ 10±1S or 350±5℃、3.5±0.5S
温度快速变化
△R≤±(0.5%R+0.05Ω)
-55±3℃、30min; 155±3℃、30min 5次循环
断续过负荷
△R≤±(5%R+0.1Ω)
2.5倍额定电压 通1S、断25S 10000次循环
电阻温度系数
TCR≤±200PPM/℃
高于室温100℃、恒温30～40min
耐久性
70±2℃、1000h，额定直流电压 1.5小时ON、0.5小时OFF的周期.
意外过载
纱网圆筒不应燃烧
16、25倍额定功率电压，持续5±0.5min；
稳态湿热
40±2℃、90～95%RH、56天
耐浪涌特性
△R≤±（5%R+0.1Ω）
放电试验：照下表施加电压，充电4.5S、放电0.5S，进行50次冲击试验。
阻值范围 Ω
施加电压
100K＜R
3KV
10K≤R＜100K
100K≤R＜470K
5KV
470K≤R＜1M
7KV
1M≤R
10KV
＞0.5W
480K≤R
