MF52热敏电阻,MF52环氧塑封测温型热敏电阻


销量：10000
编号： 452255
价格：
￥0.13
产品详情
MF52NTC热敏电阻介绍
MF52系列NTC热敏电阻也称水滴型热敏电阻、珠状热敏电阻，采用环氧树脂封装，是应用范围最广也是最普遍的NTC热敏电阻，MF52系列引线分别为镀锡钢线，漆包线引线，PVC线，PTFE丝等材料组成。广泛应用于温度检测，测量，检测，指示器，监测，测量，控制，校准和补偿等，适用于暖通空调和白色家电，汽车，电池组应用。
MF52热敏电阻常用类型：

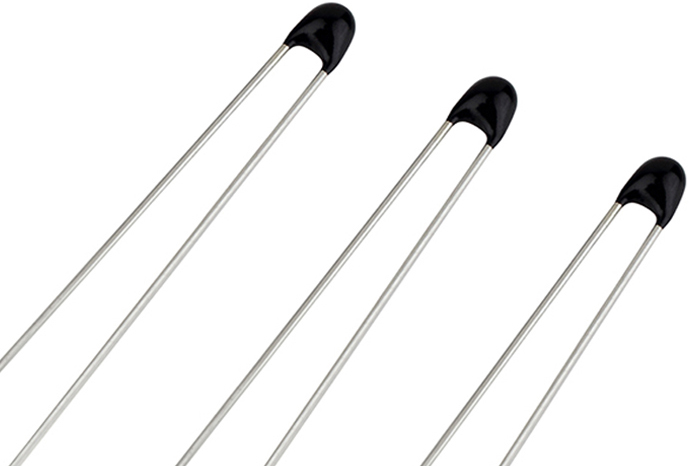

1、MF52A 珠状小黑头NTC热敏电阻

A型，引线为镀锡钢线，也称水滴型热敏电阻、珠状热敏电阻或者小黑头，是应用范围最广也是最普遍的NTC热敏电阻，MF58A型系列引线为镀锡钢线，引线不绝缘（行业内俗称小黑头）
工作温度范围：-45℃ - + 145℃。
2、MF52B 漆包线线NTC热敏电阻

B型，引线为漆包线，行内称漆包线NTC热敏电阻，引线为漆包线由导体和绝缘层两部组成，性价比高，稳定性，广泛应用于低温领域。
工作温度范围：-45℃ - + 105℃。
3、MF52C 高温氟塑线NTC热敏电阻

C型，引线为高温氟塑线，引线相比PVC具有更高的耐高温性，最高可达145℃。
工作温度范围：-45℃ - + 145℃。

4、MF52D PVC小皮线NTC热敏电阻
D型，引线为PVC双拼线，头部采用环氧树脂涂装，径向导线为30#PVC双并线，耐温105℃，导线绝缘，是应用范围最广也是最普遍的NTC热敏电阻。
工作温度范围：-45℃ - + 105℃。
MF52NTC热敏电阻特点：
•测量精度高
•电阻和B值的严格公差。
•反应快，尺寸小。
•可以长时间运行稳定。
•25C的额定电阻可以为1kΩ〜1000kΩ。
•在25℃常见阻值为：1kΩ，2k欧Ω，2.252Ω，3kΩ，4.7kΩ，5kΩ，6.8kΩ，10kΩ，15kΩ，20kΩ，30kΩ，40kΩ，47kΩ，50kΩ，100kΩ，150kΩ，1000kΩ等。
•耗散因数：静止空气中≥3.0mW / C。
•热时间常数：静止空气中≤12秒。
•工作温度范围：-45℃ - + 105℃。
MF52NTC热敏电阻应用范围：
•在家用电子温度测量，检测和控制方面：如空调，冰箱，深冷冻机，豆浆机，面包机，饮水机等
•医疗设备和设备的温度检测和测量。
•温控仪表。
•电子温湿度计。
•汽车温度测量。
•电子表日历。
•电池组和电池充电器温度测量，补偿，控制和保护。

MF52热敏电阻型号命名规则：
MF52--A--103--F--3435
  ①     ②   ③     ④   ⑤
-----------------------------
①MF52：氧树脂涂装NTC热敏电阻
②A：A型珠状NTC热敏电阻
③R25：10KΩ-103
④公差：F:±1％；G:±2％；H:±3％；J:±5％
⑤B值：3435K

MF52热敏电阻常见10K 3435 R/T表：
Temp.RmaxRnorRmin
(deg. C)(k Ohms)(k Ohms)(k Ohms)
2510.1109.9
269.73239.63249.5325
279.389.28029.1806
289.04248.94288.8435
298.71868.61958.5206
308.40828.30968.2113
318.11058.01247.9147
327.82497.72757.6305
337.55087.45417.3579
347.28787.19197.0965
357.03536.94036.8458
366.79296.69876.6052
376.56016.46696.3744
386.33646.24426.1527
396.12166.03045.94
405.91515.8255.7357
415.71675.62765.5394
425.52595.4385.3509
435.34255.25575.1698
445.16615.08044.9957
454.99644.91194.8283
464.83314.74984.6674
474.67614.59394.5127
484.52494.44394.3639
494.37934.29954.2207
504.23924.16054.083
514.10424.02683.9504
523.97423.8983.8228
533.8493.77393.7
543.72833.65443.5817
553.61213.53933.4677
563.53.42843.358
573.39193.32153.2523
583.28773.21853.1504
593.18723.11913.0522
603.09033.02342.9575
612.99682.9312.8663
622.90662.84192.7783
632.81962.75592.6934
642.73552.67292.6115
652.65442.59292.5325
662.57612.51562.4563
672.50042.4412.3827
682.42742.3692.3117
692.35682.29942.2432
702.28862.23222.177
712.22272.16732.1131
722.1592.10462.0513
732.09742.0441.9917
742.03791.98541.934
751.98041.92881.8783
761.92471.8741.8245
771.87091.82111.7725
781.81881.76991.7221
791.76851.72041.6735
801.71971.67251.6264
811.67251.62621.5809
821.62691.58131.5369
831.58271.53791.4943
841.53991.49591.4531
851.49841.45531.4132
861.45831.41591.3746
871.41941.37781.3372
881.38171.34081.301
891.34521.30511.266
901.30991.27041.232
911.27561.23681.1991
921.24241.20431.1673
931.21021.17281.1364
941.17891.14221.1065
951.14871.11261.0775
961.11931.08391.0494
971.09081.0561.0222
981.06321.0290.9958
991.03641.00280.9702
1001.01040.97740.9453
1010.98510.95270.9212
1020.96060.92880.8979
1030.93680.90550.8752
1040.91370.8830.8532
1050.89130.86110.8319


MF52热敏电阻型号参数：
型号阻值@ 25℃ B值
R25（欧姆）（K）
MF52-102□3950R25：1KB（25 / 50C）：3950k
MF52-202□3470R25：2KB（25 / 50C）：3470k
MF52-202□3550R25：2KB（25/50℃）：3550k
MF52-202□3950R25：2KB（25/50℃）：3950k
MF52-2252□3935R25：2252B（25/50℃）：3935k
MF52-502□3470R25：5KB（25 / 50C）：3470k
MF52-502□3950R25：5KB（25 / 50C）：3950k
MF52-103□3380R25：10KB（25 / 50C）：3380k
MF52-103□3435R25：10KB（25 / 85C）：3435k
MF52-103□3470R25：10KB（25/50℃）：3470k
MF52-103□3950R25：10KB（25 / 50C）：3950k
MF52-103□3977R25：10K（B25 / 85C）：3977k
MF52-103□4100R25：10KB（25 / 50C）：4100k
MF52-153□3950R25：15KB（25 / 50C）：3950k
MF52-203□3950R25：20KB（25 / 50C）：3950k
MF52a-303□3950R25：30KB（25 / 50C）：3950k
MF52-503□3950R25：50KB（25 / 50C）：3950k
MF52-503□3990R25：50KB（25 / 50C）：3990k
MF52-503□4050R25：50KB（25 / 50C）：4050k
MF52-104□3950R25：100KB（25 / 50C）：3950k
MF52-104□3990R25：100KB（25 / 50C）：3990k
MF52-104□4200R25：100KB（25 / 50C）：4200k

MF52热敏电阻可靠性数据：
测试标准测试条件ΔR25/ R25（典型值）备注
低温储存IEC 60068-2-1储存温度低。温度：-40 Ø℃时间：千小时≤2％没有明显的伤害
储存在干热IEC 60068-2-2储存温度较高。温度：100 Ø C时间：千小时≤2％没有明显的伤害
储存在潮湿的热，稳态（湿度试验）IEC 60068-2-3温度：40 直径： C，≤2％没有明显的伤害
湿度：90％-95％RH，
时间：1000小时
温度循环快IEC 60068-2-141. -40℃/ 30分钟≤2％没有明显的伤害
